济南久泰机械过滤器
 |
人气：2936 发布时间：2011-12-07 11:13 关键词：机械过滤器 产品型号： 应用领域：水处理 产品价格：面议 想了解更多产品详情，请 |
适用条件 ：
※机械过滤器适用于要求滤后水浊度≤3毫克升的工业、农村、城镇、生活
小区等给水设施。其中双层滤料过滤器用于直接过滤时进水浊度经常保持在
60毫克/升以下,且滤前应加注混凝剂的情况下。用于沉淀过滤时，进水浊度
≤15毫克/升。单层滤料滤器仅适用于进水浊度≥15毫克/升的沉淀水过滤。
技术参数：
滤速及净水能力
注：①表中滤器高度H0系按双层滤科计算，如采用单层滤料且不考虑有改
为双层滤料的可能时，滤体高度可减少300mm。
②机械过滤器外形及安装尺寸表中所示管件压力表、滤料等，本公司不予
提供由用户自备，如需要另行协商。
安装与运行：
(1)压力过滤器的混凝土基础施工时，应按滤器支脚孔位置予留孔洞，并
在基础达到设计强度后进行过滤器的吊装及连接管装配。
(2)过滤器运行初期，应根据当地水质情况逐步摸索运行经验，以确定混
凝剂的品种及投量，反冲洗时排水闸阀的开户度等；
(3)过滤器运行期间，进水浊度不得高于设计规定的指标，并按设计要求
进行反冲洗，否则会造成运行周期的缩短或滤层内形成泥球，严重时影响
出水水质。
(4)直接过滤时，混凝剂应配制成一定浓度，并于泵前投加。
(5)冲水步骤：
a．冲洗：关闭进水泵和进水闸阀，打开排水闸阀，按设计要求的冲洗
强度和冲洗时间进行反冲洗。
b．恢复运行：关闭水闸阀，启动进水泵，打开进水阀和放气阀，待过
滤器中空气全部排除，再关闭排气阀，过滤器即恢复正常运行。
(6)当几台压力过滤器并联运行时，其进出水管上均应装设闸阀。
滤速（米/时）
|
滤料形式 |
直接过滤 |
沉淀水过滤 |
|
单层滤料 |
|
8 |
|
双层滤料 |
7 |
10 |
净水能力（米3/时）
|
滤层 |
滤速
（米/时） |
罐径（mm） |
|||||
|
800 |
1200 |
1400 |
1600 |
2000 |
2400 |
||
|
双层 |
7 |
3.5 |
7.0 |
11.0 |
14.0 |
20.0 |
32.0 |
|
10 |
5.0 |
10.0 |
15.0 |
20.0 |
30.0 |
45.0 |
|
|
单层 |
8 |
4.0 |
8.0 |
12.5 |
16.0 |
24.0 |
36.0 |
滤料规格及滤层厚度
|
滤料形式 |
滤料名称 |
粒径
(毫米) |
容量
（克/厘米3） |
筛网
（目/厘米2（目/时2）） |
厚度
（毫米） |
|
单层滤料 |
石英砂 |
0.5-1.0 |
2.60-2.65 |
5.6-2.8（36-18） |
600-700 |
|
双层滤料 |
无烟煤 |
1.2-1.6 |
1.4-1.6 |
2.5-1.9（16-12） |
400-500 |
|
石英砂 |
0.5-1.0 |
2.60-2.65 |
5.6-2.8（36-18） |
500-600 |

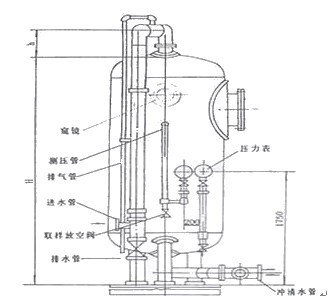

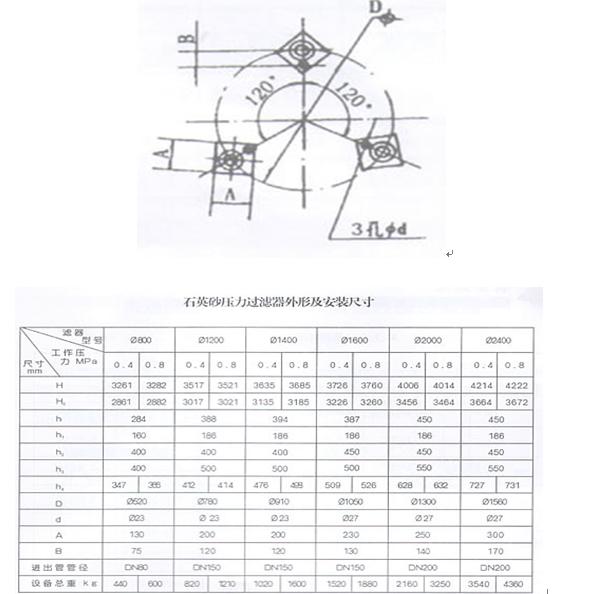

机械过滤器外形及安装尺寸图
|
滤器
直径
（毫米） |
冲洗强度 (升/秒*米3) |
冲洗时间（分类） |
终期水头损失 |
||||
|
双层
滤料 |
单层
滤料 |
双层滤料 |
单层
滤料 |
双层滤料
（帕斯卡（米水柱）） |
单层滤料
帕斯卡（米水柱）） |
||
|
直接过滤 |
沉淀过滤 |
||||||
|
800 |
16 |
14 |
12 |
12 |
10 |
58.8×103（6） |
49.0×103（5） |
|
1200 |
16 |
14 |
12 |
12 |
10 |
58.8×103（6） |
49.0×103（5） |
|
1400 |
16 |
14 |
12 |
12 |
10 |
58.8×103（6） |
49.0×103（5） |
|
1600 |
16 |
14 |
12 |
12 |
10 |
58.8×103（6） |
49.0×103（5） |
|
2000 |
16 |
14 |
12 |
12 |
10 |
58.8×103（6） |
49.0×103（5） |
|
2400 |
16 |
14 |
12 |
12 |
10 |
58.8×103（6） |
49.0×103（5） |
